随着科技的飞速发展，集成电路在各个领域的应用越来越广泛，然而，随着芯片尺寸的不断缩小，传统的硅集成电路面临着许多挑战。为了解决这些问题，科学家们一直在寻找新的材料来替代硅。最近，一种名为金刚石的材料引起了人们的关注，它有可能成为未来集成电路的重要材料。

与传统的硅集成电路相比，金刚石集成电路具有更高的运行速度和更低的功耗。这是因为金刚石的电子饱和迁移率比硅高得多，这意味着在相同的电压下，金刚石集成电路可以更快地传输数据。此外，金刚石的热导率也比硅高得多，这使得金刚石集成电路在运行时产生的热量更少，从而降低了对散热系统的需求。除了在运行速度和功耗方面的优势外，金刚石集成电路还具有更高的可靠性和稳定性。由于金刚石具有高热稳定性和化学稳定性，它可以在高温和恶劣环境下保持稳定的性能。这使得金刚石集成电路在航空航天、军事等领域具有广泛的应用前景。

金刚石与MPCVD技术在集成电路中的应用

01制造高质量的金刚石材料：通过MPCVD技术，可以在较低的温度下制备高质量的金刚石材料，避免高温过程对其他材料的破坏，提高集成电路的稳定性。

02实现金刚石与其他材料的集成：MPCVD技术可以实现金刚石与其他材料的紧密结合，提高集成电路的性能和可靠性。例如，可以将金刚石与硅或其他半导体材料进行集成，制造出高性能的集成电路。

03应用于特殊领域：由于金刚石的高热稳定性和化学稳定性，它特别适用于航空航天、军事等领域的高温、恶劣环境下的集成电路制造。通过MPCVD技术，可以制造出适用于这些领域的金刚石集成电路。

展望：金刚石作为一种具有优异性能的材料，在集成电路领域具有巨大的潜力，有望成为未来集成电路的重要材料。MPCVD技术的不断发展为金刚石在集成电路中的应用提供了可能。通过制造高质量的金刚石材料、实现与其他材料的集成以及应用于特殊领域，金刚石和MPCVD技术有望为集成电路的发展带来新的突破，相信金刚石集成电路将会在各个领域得到广泛应用，为人们的生活带来更多的便利和惊喜。

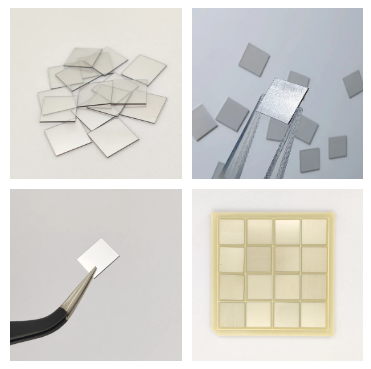

曜世新材料以MPCVD技术为核心，长期致力于高品质金刚石材料及相关装备的研发与制造，拥有先进的MPCVD设备，激光加工设备以及精密抛光设备。曜世新材料的MPCVD技术设备能够制造出高质量的金刚石，从而帮助提升集成电路的性能。我们的产品和服务旨在为客户提供最佳的解决方案，以满足客户对高质量金刚石和集成电路性能的需求。
