小伙伴们，又见面了，新一期曜世小课堂又来啦！这期和大家说说金刚石在工业领域上的应用，看它是如何凭借其优异的性能应用在这些领域。因为金刚石的应用领域很广泛，一下子说不完，所以这期就简单拿几个常见的来举例子啦。

01超精密加工应用：

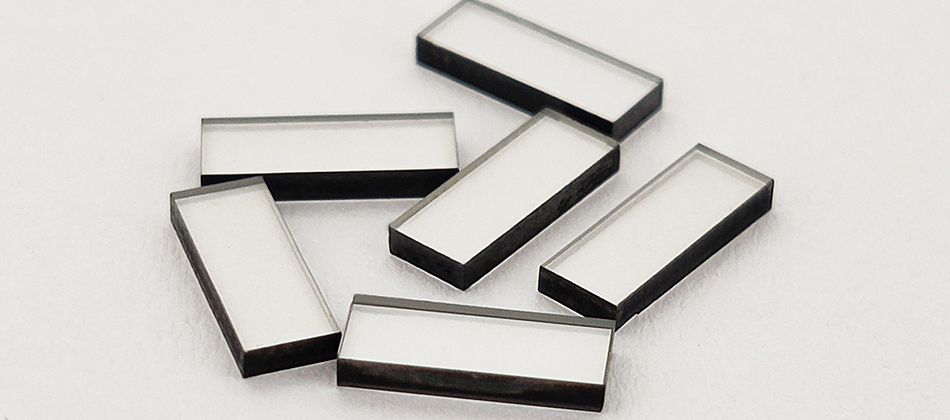

单晶⾦刚⽯内部没有晶界，使⽤单晶⾦刚⽯作为⼑头的⼑具，可以达到原⼦级的平直度及锋利度；通过单晶⾦刚⽯⼑具的超光洁表⾯和⽆缺陷副切削刃的作⽤，可加⼯出光洁度极⾼的镜⾯，这是⽬前其它材料⽆法达到的。

因此，单晶⾦刚⽯⼑具作为精密切削材料，已⼴泛应⽤于航空航天、 精密仪器仪表的加⼯等领域。

02光学应用：

⾦刚⽯在⽬前所有固体材料中具有最宽的透过光谱，从紫外的225nm到红外的25μm（波⻓1.8μm-2.5μm除外），以及到微波范围内，⾦刚⽯均具有优异的透过性。

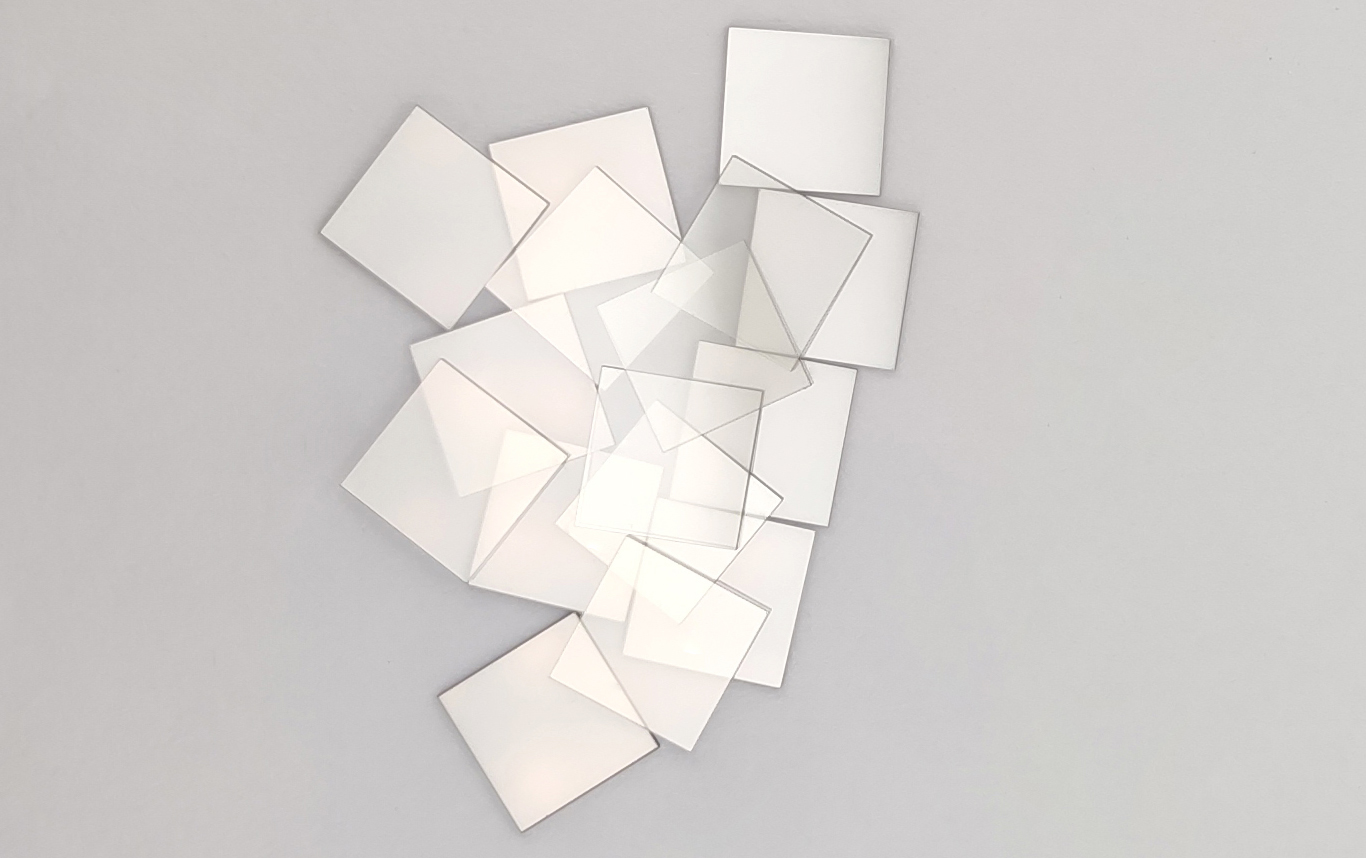

由于⾦刚⽯优异的光学特性，同时抗辐照损伤性强，加上其硬度高、热导率高、化学稳定性高和膨胀系数低，⾦刚⽯是制作现代红外光学窗⼝的理想材料。

同时，CVD单晶⾦刚⽯还可以做成⼤功率激光器件的输能窗⼝，⾦刚⽯的耐⾼温及耐热震特性可使激光器件输出功率⼤幅度提⾼，对军⼯国防建设有重要作⽤。

⽬前⾦刚⽯拉曼激光晶体是当下最热⻔的前沿研究⽅向之⼀，通过⾦刚⽯产⽣的⻩⾊激光在未来的医学领域有⼴阔的应⽤前景。

03超宽禁带半导体应用：

⾦刚⽯是⼀种超宽禁带半导体材料，其禁带宽度为5.5 eV，⽐GaN、SiC等宽禁带半导体材料还要⼤。⾦刚⽯禁带宽度是Si的5倍；载流⼦迁移率也是Si材料的3倍，理论上⾦刚⽯的载流⼦迁移率⽐现有的宽禁带半导体材料（GaN、SiC）也要⾼2倍以上。

⾦刚⽯在室温下有极低的本征载流⼦浓度，除了最⾼硬度以外，⾦刚⽯还具有半导体材料中最⾼的热导率， 为AlN的7.5倍，因此⾦刚⽯也被业界称为“终极半导体”材料。在⾼频、⾼功率、⾼温电⼦器件，核辐射探测器、光电器件、微机电系统（MEMS）等领域表现出巨⼤的应⽤潜⼒。

学习是一件快乐的事，所以······本期【曜世小课堂】，就到此结束啦！这期给大家简单介绍金刚石在工业领域的应用，下期再来给大家科普有关金刚石的新知识，后期更多精彩，一起学知识啦。
